Intel Lança Lunar Lake, Processador que Promete Revolucionar o Mercado

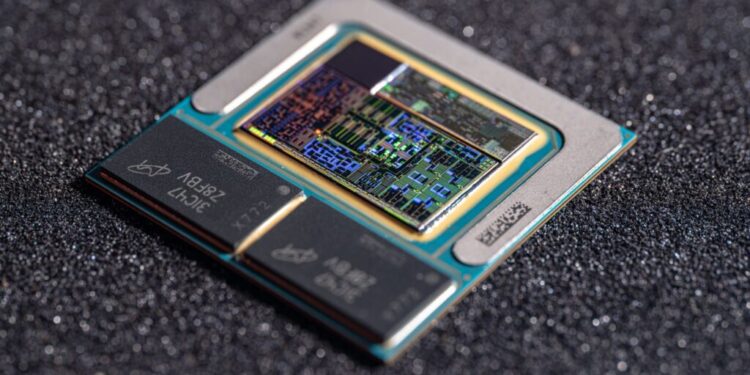

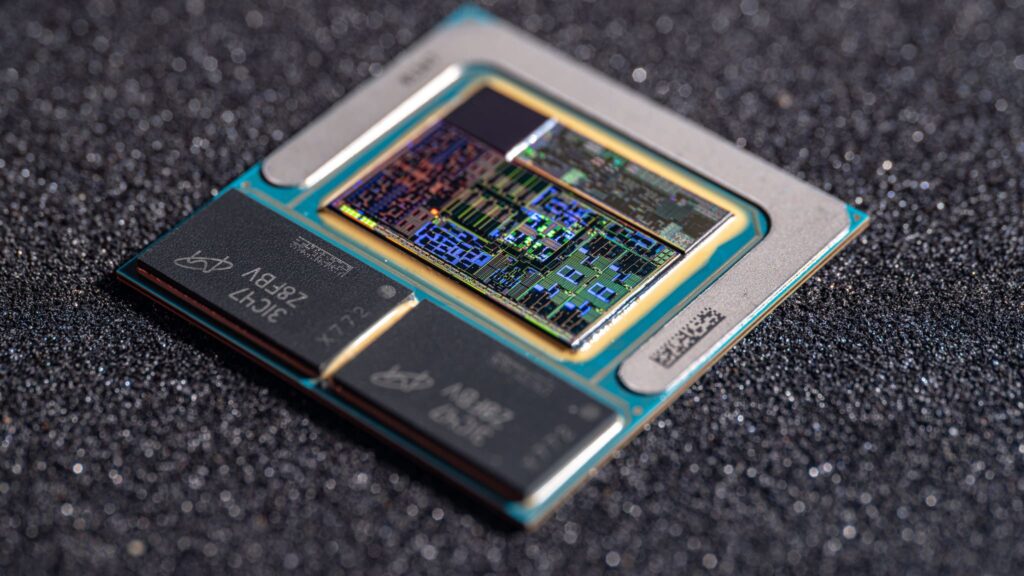

A Intel abalou o mercado de tecnologia ao revelar o design do Lunar Lake, um processador inovador que combina a eficiência dos SoCs baseados em ARM com o desempenho tradicional do x86. Novas imagens de alta resolução do interior do chip, divulgadas pelo renomado fotógrafo de silício Fritzchen Fritz, mostram como a Intel conseguiu esse equilíbrio em uma arquitetura que, segundo seu ex-CEO Pat Gelsinger, pode ser uma criação sem precedentes.
Um Enfoque Híbrido Inédito
Embora Lunar Lake e Arrow Lake compartilhem tecnologias fundamentais, como microarquiteturas e nós de fabricação, a Intel seguiu caminhos de design distintos. O Lunar Lake utiliza um Compute Tile fabricado pela TSMC no processo N3B, que comporta quatro núcleos P (Lion Cove) com 12 MB de cachê L3 compartilhada e 2,5 MB de L2 privada por núcleo. As funções de eficiência energética são desempenhadas por um cluster de núcleos E (Skymont), situado em uma "ilha de baixo consumo" com sua própria cachê L2 de 4 MB, isolada do conjunto principal.
Um Chip para a Era da IA
O chip também conta com uma Unidade de Processamento Neuronal (NPU), equipada com até seis motores NCE, com uma potência estimada de até 48 TOPS (trilhões de operações por segundo), posicionando o Lunar Lake na vanguarda da computação acelerada por IA, muito além das gerações anteriores de processadores móveis.
GPU Integrada e Cachê Compartilhada
O Compute Tile integra uma GPU baseada na arquitetura Battlemage com até oito núcleos Xe2-LPG, além de um robusto motor multimídia. Todos esses componentes são unificados sob uma cachê SLC (System-Level Cache) de 8 MB, que pode ser compartilhada entre CPU, GPU, NPU e motores de mídia. Para minimizar ainda mais a latência, a Intel posicionou a camada física de memória diretamente sobre o Compute Tile, logo abaixo dos módulos LPDDR5x-8533 soldado, disponíveis em variantes de 16 GB ou 32 GB, convertendo a memória em não ampliável.
Controladores e Conectividade em um Design Modular
Logo abaixo do Compute Tile, encontra-se o Platform Controller Tile, fabricado no processo TSMC N6. Esta seção contém os principais interfaces de entrada/saída, como USB, Thunderbolt, PCIe 4.0/5.0, além de Wi-Fi e Bluetooth. Este chiplet atua como um extensor de I/O, numa função similar ao SoC Tile do Arrow Lake, montado sobre um interposer ativo baseado no processo 22FFL. Todos os chiplets estão interconectados graças à avançada tecnologia de empacotamento 3D Intel Foveros.
Revolução ou Experimento Único?
Embora o Lunar Lake tenha sido projetado como um avanço estratégico, a Intel indicou que não há planos para um sucessor direto em suas rotas filtradas, reforçando a ideia de que se trata de uma arquitetura de transição ou um teste tecnológico. No entanto, o chip oferece uma eficiência impressionante, um desempenho gráfico promissor e uma integração elevada, aproximando-se dos modelos de design da Apple Silicon e dos chips Snapdragon X Elite.
Com a previsão de lançamento em laptops comerciais em 2025, o Lunar Lake já despertou grande interesse na indústria. Com uma arquitetura que combina o melhor dos mundos ARM e x86, seu impacto pode ser muito maior do que um simples experimento.
