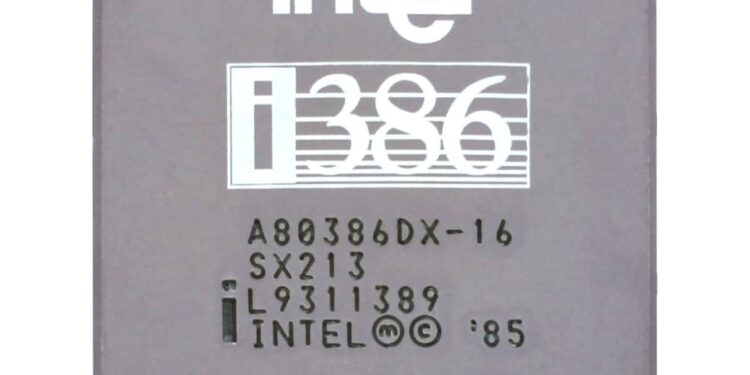

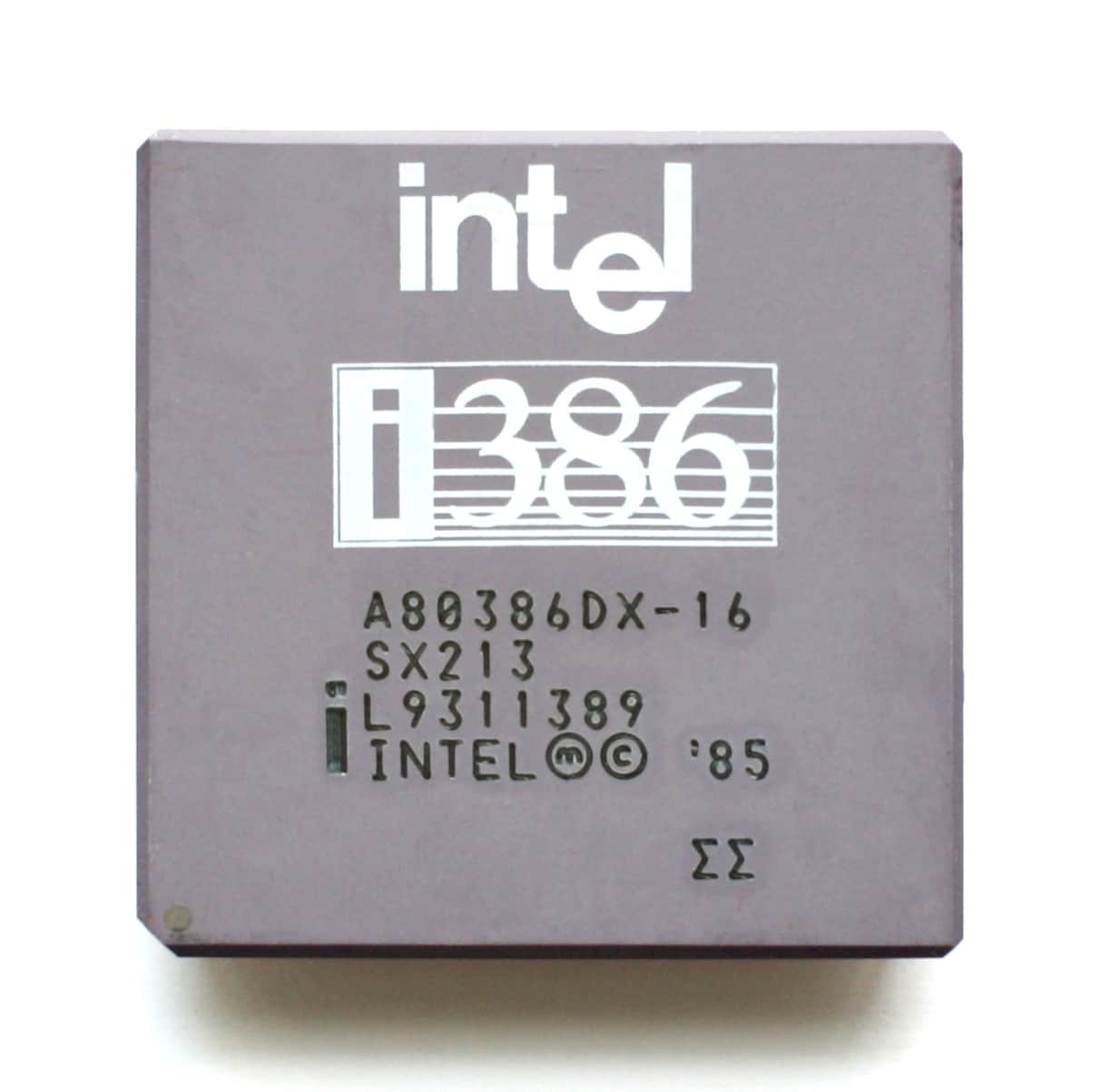

Na era dos processadores com milhares de contatos e encapsulamentos ultracompactos, o Intel 386 pode parecer uma relíquia: um bloco cerâmico cinza com 132 pinos dourados, comum em placas-mãe do final dos anos 80 e início dos 90. No entanto, essa aparência austera revela uma obra de engenharia que marcou um ponto de inflexão na história dos microprocessadores.
Recentemente, um escaneamento por tomografia computorizada (TC) realizado por Ken Shirriff revelou a complexa estrutura interna do chip, camada por camada, sem contato físico. O que parece um simples encapsulamento cerâmico é, na verdade, um sistema multicamada altamente sofisticado, comparável a uma placa-mãe em miniatura.
### O Coração de um Ícone
Lançado em 1985, o Intel 386 foi o primeiro microprocessador x86 de 32 bits, capaz de suportar multitarefa real e endereçar grandes quantidades de memória para a época. Isso o tornou a base de uma geração de computadores pessoais e estações de trabalho que pavimentaram o caminho para o PC moderno.
Por fora, o processador é apresentado como um ceramic pin grid array (PGA) de 132 pinos, projetado para se encaixar em um soquete e facilitar sua substituição. Internamente, seu design de encapsulamento personalizado rompeu as limitações de processadores anteriores da Intel, que até meados dos anos 70 mal superavam 16 pinos, devido a uma abordagem corporativa mais econômica.
### Tomografia Computarizada: Uma Lupa do Século XXI
Shirriff, em colaboração com a Lumafield, utilizou uma TC industrial para escanear o chip, resultando em centenas de cortes microscópicos que, ao serem combinados digitalmente, geram um modelo 3D navegável. Isso permite “descascar” virtualmente cada camada do encapsulado e analisar a disposição de pinos, fios e planos de alimentação.
A primeira surpresa ao remover digitalmente a camada externa é um halo de finíssimos fios de ouro, com apenas 35 micrômetros de espessura, conectando o dado de silício às pistas internas do encapsulado. Alguns fios transportam sinais de dados ou controle, enquanto outros conectam até cinco conexões para gerenciar a alta demanda de corrente.
### Um Encapsulamento que é, na Verdade, uma Placa de Seis Camadas
O escaneamento revela que o encapsulamento do 386 funciona como uma placa de circuito impresso multicamada em miniatura, composta por duas camadas internas de sinal e quatro planos de cobre dedicados à alimentação e terra, garantindo energia limpa e estável ao chip.
Essa configuração minimiza interferências e quedas de tensão, essenciais para um processador de alta performance. O método de conexão utilizado maximiza a densidade de interconexões, permitindo um aumento significativo na capacidade de processamento.
### Engenharia Térmica e Mecânica
Debajo do dado de silício, o escaneamento detecta uma área brilhante: epóxi carregado com prata, que não serve apenas como adesivo, mas também conduz calor e proporciona uma conexão elétrica de baixa resistência à terra, essencial para a estabilidade do chip sob carga.
### Avanço do Passado para o Presente
Comparar o 386 com processadores modernos é revelador. Enquanto esse clássico tem 132 pinos, um Xeon atual pode ter mais de 7.500 contatos. As necessidades de alimentação e gestão térmica escalaram exponencialmente, mas a filosofia básica do encapsulamento como ponte entre o silício e o mundo físico permanece.
O trabalho de Ken Shirriff e Lumafield não apenas satisfaz a curiosidade dos entusiastas de hardware retro, mas também ressalta a importância de que a engenharia de encapsulamento é tão crucial quanto o design lógico do processador. Examinar hoje este processador com tecnologia moderna é, de certa forma, abrir uma cápsula do tempo e admirar como, em um espaço limitado e com a tecnologia dos anos 80, foram resolvidos problemas que ainda são fundamentais na informática contemporânea.
